Hvordan forbedrer palleføtter og hekkeplugger stablebarheten?

Palleføtter og hekkeplugger forbedre stablebarheten ved skaper en presis mekanisk låsing mellom stablede paller som forhindrer sideforskyvning, kontrollerer den vertikale økningen av hver ekstra pall, og fordeler trykkbelastning jevnt over definerte kontaktpunkter. Resultatet er et stablesystem som er strukturelt stabilt, plasseffektivt og trygt å håndtere – kvaliteter som flate arkpaller uten disse komponentene ikke kan oppnå pålitelig alene.

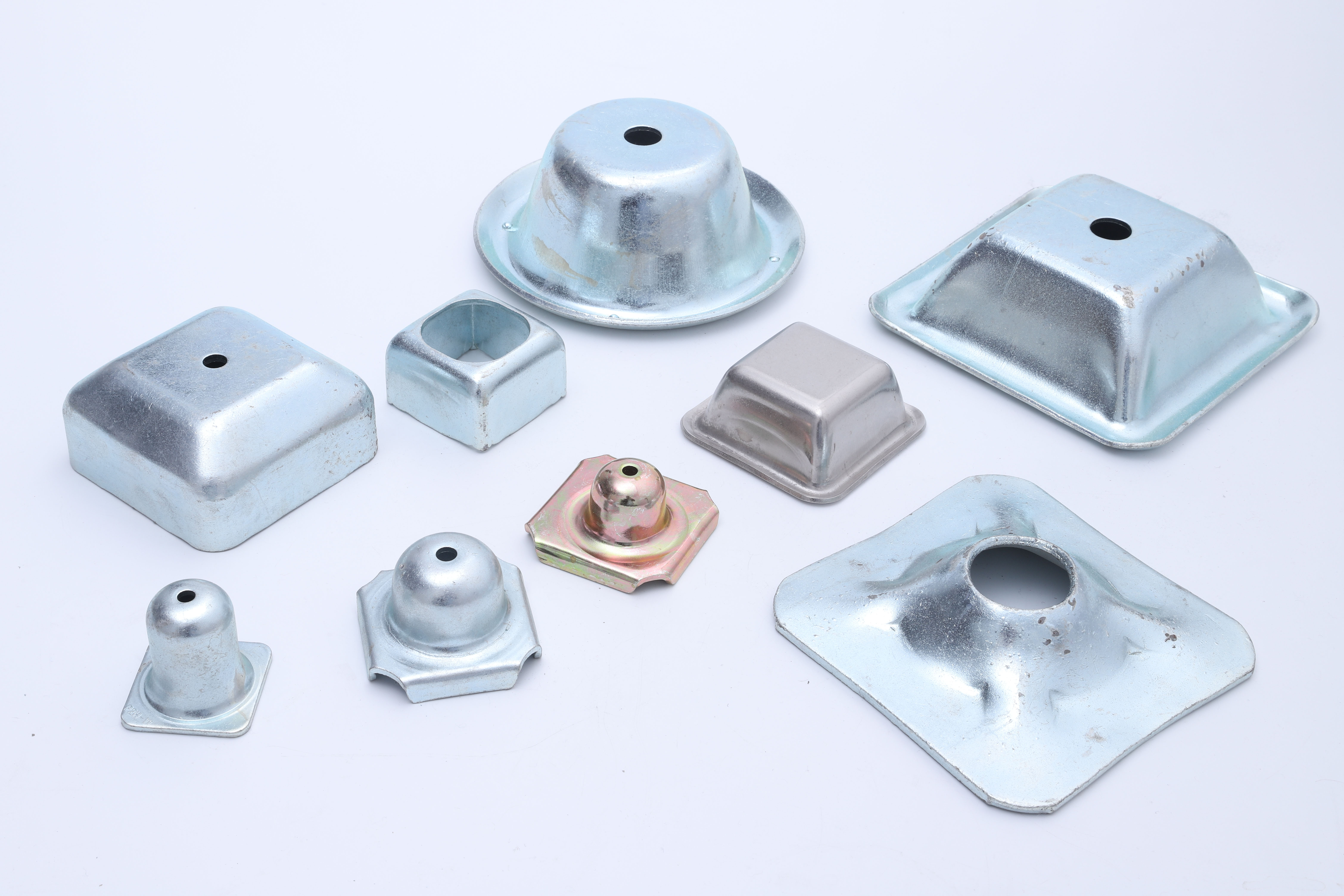

kl Ningbo Dasheng Metal Products Co., Ltd , produserer vi palleføtter og hekkeplugger gjennom presisjonsmetallstempling, dyptrekking og sveiseprosesser. Vår direkte involvering i produksjonen av disse komponentene gir oss en detaljert forståelse av hvordan dimensjonsnøyaktighet og materialkvalitet oversettes til reell stablebarhetsytelse. Den følgende artikkelen undersøker alle aspekter av hvordan disse to komponentene fungerer sammen for å transformere pallestable fra en upålitelig manuell oppgave til en kontrollert, repeterbar og målbar operasjon.

Mekanikken til hvordan hekkende plugger låser paller på linje

Den grunnleggende mekanismen som gjør at palleføtter og hekkeplugger forbedrer stablebarheten, er plug-in-fot-inngrepet. Når en tom pall legges oppå en annen, går de neste pluggene som stikker ut fra undersiden av den øvre pallen ned i de åpne hulrommene på toppen av føttene på den nedre pallen. Dette inngrepet gjør tre ting samtidig: det posisjonerer den øvre pallen i nøyaktig horisontal justering med den nedre, den begrenser hvor langt den øvre pallen kan gå ned i den nedre (kontrollerer hekkestigningen), og den motstår enhver sidekraft som ellers ville få stabelen til å forskyve seg eller lene seg.

Uten hekkeplugger har stablede paller ingen mekanisk forbindelse til hverandre. De er helt avhengige av tyngdekraft og friksjon for å holde seg i posisjon. På glatte lagergulv, under håndtering av gaffeltrucker eller i kjøretøy i bevegelse er friksjon alene utilstrekkelig for å forhindre forskyvning. En stabel på ti paller uten sammenlåsende komponenter kan skifte sideveis med flere centimeter under beskjeden sideakselerasjon - nok til å velte stabelen eller gjøre det usikkert å løfte som en enhet.

Plugggeometri og dens effekt på stabelpresisjon

Geometrien til nestpluggen – dens koniske vinkel, ytre diameter, veggtykkelse og høyde – bestemmer hvor nøyaktig den øvre pallen sitter i forhold til den nedre og hvor mye sidespill som er i den innkoblede stabelen. En plugg med en sjenerøs inngangsavsmalning (vanligvis 3° til 7° trekkvinkel ) styrer pallen på plass selv når plasseringen ikke er perfekt sentrert, mens en tettere passform ved bunnen av inngrepet gir den presisjonsjusteringen som automatiserte håndteringssystemer krever. Presisjonsstemplede plugger produsert for å oppnå stramme dimensjonstoleranser posisjonell repeterbarhet innenfor ±1 mm — avgjørende for paller som håndteres av robotsystemer eller automatiserte veiledede kjøretøyer.

Kontrollere hekketilveksten: Hvor mye plass er faktisk spart

En av de mest kvantifiserbare måtene palleføtter og hekkeplugger forbedrer stablebarheten på, er ved å aktivere en kontrollert og forutsigbar hekkeøkning – den ekstra vertikale høyden som legges til en stabel av hver påfølgende pall. Denne økningen bestemmes av forskjellen mellom den totale høyden på pallefoten og dybden som hekkepluggen griper inn i den.

Et godt konstruert hekkesystem oppnår typisk en hekkeøkning på 30 til 60 mm per pall . Til sammenligning legger en konvensjonell treklosspall med en total høyde på ca. 145 mm hele 145 mm til en stabel med hver ekstra enhet – fordi den ikke har noen hekkeevne i det hele tatt. De plassbesparende implikasjonene er dramatiske:

Som tabellen viser, øker den plassbesparende fordelen etter hvert som flere paller stables, fordi den faste bunnhøyden på bunnpallen blir en mindre andel av den totale stabelhøyden. Ved 50 paller opptar et nestbart system med 40 mm inkrement mindre enn 30 % av plassen kreves av konvensjonelle paller - en transformasjon som direkte påvirker hvor mange tomme paller et lager kan lagre, hvor mange som kan lastes på en returbil og hvor effektivt en pallepool kan administreres.

Hvorfor presis hekkingstilvekstkontroll er viktig

Konsekvent hekketilvekstkontroll er bare mulig når palleføtter og hekkeplugger er produsert etter nøyaktige dimensjonsspesifikasjoner. Hvis fothøydene varierer med flere millimeter på tvers av en palleflåte – slik de vil når komponenter produseres med utilstrekkelig kvalitetskontroll – blir hekketilveksten uforutsigbar. Noen paller vil hekke dypere enn tiltenkt, noe som potensielt kan føre til at pallebrettet kommer i kontakt med og skader varer på en lastet pall under. Andre vil ikke hekke i det hele tatt hvis pluggen ikke griper ordentlig inn i fothulen. Dimensjonskonsistens på tvers av hver komponent i flåten er grunnlaget for pålitelig stablebarhet.

Lastfordeling og strukturell stabilitet under stabling

Stablebarhet handler ikke bare om hvor kompakt paller hekker – det handler også om hvor trygt og stabilt de bærer last når de stables med gods. Palleføtter spiller en sentral rolle i dette ved å definere nøyaktig hvor trykkkrefter overføres mellom stablede paller og til gulvet. I en stabel med flere paller som bærer lastede paller, må føttene til hver øvre pall overføre lasten direkte til de strukturelle elementene på pallen under - ikke på dekkoverflaten mellom føttene, som i de fleste palldesigner ikke er konstruert for å bære trykklast ovenfra.

Presisjonsplasserte føtter sørger for det lastoverføring skjer på de riktige punktene i hver stablekonfigurasjon. Når føttene er konsekvent plassert i hjørnene og kantene på pallen – slik de er i et godt designet system med kontrollerte produksjonstoleranser – støttes hvert nivå i en lastet stabel av de strukturelle søylene som dannes av føttene under den. Denne søylelignende lastbanen er mekanisk effektiv og forhindrer bøyning og bøyning av palledekker som oppstår når last overføres til områder som ikke støttes.

Nestepluggers rolle i å forhindre stabelkollaps

Når en lastet pallestabel utsettes for horisontale krefter - fra et kjøretøy som runder et hjørne, en gaffeltruck som bremser kraftig, eller seismisk aktivitet i et lager - er tendensen til stabelen å lene seg og potensielt velte. Nestingsplugger som griper positivt inn i palleføtter motstår denne tendensen ved å fungere som skjærkoblinger mellom tilstøtende paller. Pluggens kontakt med den indre veggen av fothulen konverterer sidekraft til en trykk- og strekkinteraksjon mellom de to komponentene, og sprer energien i stedet for å la pallene gli i forhold til hverandre.

Skjærmotstanden tilveiebrakt av et enkelt plugg-fotinngrep avhenger av veggtykkelsen til begge komponentene, inngrepsdybden og materialegenskapene til hver del. En presset stålplugg som griper inn i et hulrom av stålfot gir betydelig større skjærmotstand enn en plastplugg i en plastfot - en viktig faktor for operasjoner der stablede paller transporteres med lastebil over lange avstander på ufullkommen veioverflate.

Hvordan ensartet fothøyde påvirker stabelen

En pallestabel er bare så jevn som føttene som støtter den. Hvis de fire eller flere føttene på en enkelt pall varierer i høyde - selv med noen få millimeter - vil pallebrettet ikke sitte i vater på pallen under det. Denne tilten akkumuleres med hver ekstra pall i stabelen: en høydevariasjon på 2 mm per pall blir en 20 mm magert på tvers av en stabel med ti paller, noe som er tilstrekkelig til å gjøre topppallen synlig ustabil og potensielt usikker å hente som en enhet med gaffeltruck.

Å kontrollere fothøyde-ensartethet på tvers av en palleflåte krever produksjonsprosesser som er i stand til å produsere komponenter til trange høydetoleranser - vanligvis ±0,5 mm eller bedre for presisjonsapplikasjoner. kl Ningbo Dasheng Metal Products Co., Ltd , utføres våre dyptrekkings- og stemplingsoperasjoner med verktøy som opprettholder konsistent materialflyt og formingsdybde, og sikrer at hver fot som produseres i et produksjonsløp, møter den spesifiserte høyden innenfor den nødvendige toleransen. Denne konsistensen verifiseres gjennom kvalitetskontroller i prosessen i stedet for å stole på inspeksjon ved slutten av linjen alene.

Fotgeometri og dens effekt på nivåkontakt

Utover høyden påvirker også flatheten og rettheten til fotens basekontaktflate stabelens nivå. En fot med en skjev eller ikke-flat base vil gynge på overflaten under den i stedet for å få stabil, jevn kontakt. Denne gyngende oppførselen under belastning skaper spenningskonsentrasjoner ved kantene av kontaktområdet, akselererer slitasje og øker risikoen for fotdeformasjon over tid. Presisjonsformede metallføtter, produsert av dyser som kontrollerer flatheten til kontaktflaten innenfor spesifiserte grenser, eliminerer dette problemet ved å sikre at hver fot sitter stabilt og overfører belastningen jevnt over hele basisområdet.

Stablebarhet ytelse på tvers av ulike pallefotkonfigurasjoner

Ikke alle pallefotkonfigurasjoner gir samme stablebarhetsytelse. Antall føtter, deres plasseringsmønster, deres individuelle geometri og antall hekkeplugger som er koblet inn per pall, påvirker alt hvordan systemet yter under reelle driftsforhold. Å forstå avveiningene mellom vanlige konfigurasjoner hjelper til med å spesifisere riktig design for en gitt applikasjon.

9-punktskonfigurasjonen gir den beste generelle stablebarheten fordi den maksimerer antall sammenlåsende plugg-fot-inngrep per pall, fordeler lasten over det største antallet kontaktpunkter og minimerer dekkets avbøyning mellom føttene. Det resulterer imidlertid også i en litt høyere hekkestigning enn et 4-hjørnesystem, fordi mer fotmateriale må rommes i stablespalten. Den optimale konfigurasjonen for en gitt operasjon avhenger av balansen mellom krav til lastekapasitet, mål for hekkeeffektivitet og dimensjonsbegrensningene til håndteringsutstyret.

Materialvalg og dets innvirkning på stabling av ytelse over tid

Stablebarhetsforbedringene som leveres av palleføtter og hekkeplugger opprettholdes bare over pallens levetid hvis komponentene er produsert av materialer som opprettholder sin geometri under gjentatte belastningssykluser. Materialnedbrytning – kryp, utmattelsessprekker, korrosjon eller termisk deformasjon – endrer dimensjonsegenskapene til føtter og plugger på måter som gradvis undergraver den sammenlåsende presisjonen som stablebarheten avhenger av.

• Pressede stålføtter opprettholde sin geometri under vedvarende trykkbelastninger uten krypning, motstå støt uten brudd og yte konsekvent i temperaturområder fra -40°C til 300°C. Deres dimensjonsstabilitet over hundrevis av belastningssykluser er den høyeste av alle vanlige fotmaterialer.
• Føtter i rustfritt stål tilbyr samme mekaniske stabilitet som presset karbonstål med tillegg av korrosjonsbestandighet i våte, matvare- eller kjemiske miljøer. De er det foretrukne valget når pallestablebarhet må opprettholdes gjennom gjentatte nedvaskingssykluser.
• Høydensitets polyetylen (HDPE) føtter gir tilstrekkelig stablebarhet for lette til middels belastninger, men er mottakelige for å krype under vedvarende trykkbelastning, spesielt ved høye temperaturer. Over tid kan en lastet stabel føre til at HDPE-føtter komprimeres permanent, noe som reduserer fothøyden og endrer hekkestigningen.
• Polypropylen føtter er lettere og lavere i pris enn HDPE, men har redusert slagfasthet og høyere mottakelighet for sprø brudd ved temperaturer under null. I kjølekjedemiljøer kan polypropylenføtter sprekke under støtbelastningene som genereres under pallefall eller grov håndtering, og eliminere deres låsefunksjon fullstendig.
• Føtter i aluminiumslegering kombinere lav vekt med god dimensjonsstabilitet og korrosjonsmotstand, noe som gjør dem egnet for bruksområder der pallevekt er en kritisk begrensning - for eksempel luftfrakt eller høyfrekvente manuelle håndteringsoperasjoner.

For operasjoner der stablebarheten må opprettholdes pålitelig over 100 eller flere pallesykluser , pressede eller rustfrie føtter er det mest pålitelige valget. Deres motstand mot kryp, støt og temperaturvariasjoner sikrer at dimensjonspresisjonen etablert ved produksjonen bevares gjennom hele komponentens levetid.

Stablebarhet i automatiserte lagermiljøer

I manuelt opererte varehus kan en liten mengde stablingsfeil korrigeres ved at en arbeider flytter paller. I automatiserte miljøer – der robotstablere, automatiserte veiledede kjøretøy (AGV) og transportørmatede automatiske lagrings- og gjenfinningssystemer (AS/RS) håndterer paller uten menneskelig innblanding – er det ingen korrigeringsmekanisme. En pall som ikke legger seg innenfor den spesifiserte dimensjonskonvolutten, vil føre til fastkjøring, en sensorfeil eller et systemstopp som stopper hele operasjonen.

Dette er grunnen til at automatiserte logistikkoperatører spesifiserer ekstremt trange toleranser på palleføtter og hekkeplugger — ofte strammere enn standardtoleransene som brukes i manuelle håndteringsapplikasjoner. Typiske krav til automatiserte systemer inkluderer:

1. Fothøydetoleranse: ±0,5 mm på tvers av alle føtter på en enkelt pall og på tvers av alle paller i flåten.
2. Diametertoleranse for hekkeplugg: ±0,3 mm for å sikre jevn inngrepsdybde og motstand mot sideforskyvning.
3. Fotposisjonstoleranse: ±1 mm fra den spesifiserte posisjonen på pallebrettet, for å justere med robotiske plukkepunkter og sensordeteksjonssoner.
4. Stabelhøyde repeterbarhet: Den totale høyden til en nestet stabel må være forutsigbar til innenfor ±2 mm per pall for å tillate AS/RS-systemer å plassere gaflene sine nøyaktig uten rekalibrering mellom sykluser.
5. Sideforskyvningsmotstand: En nestet stabel må motstå sideforskyvningskrefter på minst 200 N uten at topppallen forskyves mer enn 2 mm i forhold til den under den.

Å oppnå disse spesifikasjonene konsekvent på tvers av store produksjonsserier krever nøyaktige produksjonsevner som Ningbo Dasheng Metal Products Co., Ltd bringer til hver komponent vi produserer. Vårt stemplings- og dyptegningsverktøy er designet og vedlikeholdt i henhold til dimensjonskravene til hver kundes spesifikasjon, og kvalitetsverifiseringsprosessene våre bekrefter at hver komponent som forlater anlegget vårt oppfyller toleransene som kreves for den tiltenkte bruken – inkludert de krevende kravene til automatiserte logistikkmiljøer.

Hvordan Nesting Plug Design påvirker enkel avstabling

Forbedringer av stablebarhet er bare praktisk nyttig hvis stabelen også enkelt og pålitelig kan skilles fra hverandre når det er behov for individuelle paller. En hekkeplugg som griper så tett at den krever overdreven kraft for å frigjøres, skaper driftsproblemer: økt avstablingstid, høyere risiko for palleskader under separering og vanskeligheter for automatiserte avstablere å generere den nødvendige løftekraften uten å skade pallebrettet.

Utformingen av en godt fungerende hekkeplugg balanserer tre konkurrerende krav:

• Tilstrekkelig inngrep for å motstå sideforskyvning under kreftene som oppleves under transport og håndtering - som vanligvis krever en minimum inngrepsdybde på 15–25 mm.
• Kontrollert klaring mellom plugg og fotinnervegg — nok til å tillate jevn inn- og utkobling uten binding, typisk 0,5–2 mm radiell klaring avhengig av bruken.
• Trekkvinkel på pluggen utvendig — en svak avsmalning (3°–7°) som fører pluggen inn i fothulen under stabling og letter ren utkobling uten sugeeffekten som kan oppstå med parallellveggplugger i dype hulrom.

Å få denne balansen riktig krever både gjennomtenkt design og presis produksjon. En plugg som er formet med inkonsekvent veggtykkelse eller et ut-av-rundt tverrsnitt vil oppføre seg uforutsigbart - bindende i noen orienteringer og passer løst i andre. Presisjonsstemplede og dyptrukne plugger, produsert av metallplater med jevn tykkelse med kontrollerte formingsparametere, eliminerer denne variasjonen og leverer samme inn- og utkoblingsadferd på hver pall i flåten.

Effekten av stabling på palleflåtestyring

Forbedret stablebarhet påvirker ikke bare de fysiske dimensjonene til en pallestabel – den har direkte og målbare effekter på effektiviteten til palleflåtestyring over hele forsyningskjeden. Operasjoner som kan stable tomme paller mer kompakt og mer stabilt får fordeler på hvert punkt i logistikksyklusen der paller må lagres, telles, transporteres eller hentes.

Lagringskapasitet ved utsendelses- og mottakspunkter

kl dispatch docks, distribution centers, and manufacturing facilities, empty pallets awaiting loading occupy floor space that could otherwise be used for productive storage. A nestable pallet system that reduces stack height by 65–70 % sammenlignet med konvensjonelle paller lar samme gulvareal inneholde tre til fire ganger så mange tomme paller. Dette reduserer direkte frekvensen av påfylling av paller og arbeidskraften forbundet med å administrere et stort antall individuelt lagrede enheter.

Returfrakteffektivitet

Returlogistikk – flytting av tomme paller tilbake gjennom forsyningskjeden – er et kostnadssenter som skaleres direkte med pallevolum. En standard tilhenger med innvendig høyde på 2700 mm har plass 18 konvensjonelle paller stablet med 145 mm hver . Med et nestbart system i et trinn på 40 mm og en 150 mm bunnhøyde, kan den samme tilhengeren bære ca 64 paller i samme vertikale rom - mer enn tre ganger belastningen. Denne reduksjonen i returtransportreiser reduserer drivstoffkostnader, sjåførtimer og karbonutslipp i direkte forhold til forbedringen i stablingseffektiviteten.

Reduserte håndteringsoperasjoner per pallesyklus

Fordi nestbare stabler er strukturelt stabile og kan håndteres som en enkelt enhet uten risiko for at de enkelte pallene forskyves, kan gaffeltruckførere flytte større mengder tomme paller i en enkelt løft. En stabil stabel på 20 nestbare paller kan flyttes som en enhet; 20 konvensjonelle paller uten forrigling vil kreve flere separate bevegelser eller bruk av spesialutstyr. Denne reduksjonen i individuelle håndteringsoperasjoner reduserer arbeidstid, gaffeltruckslitasje og risikoen for håndteringsrelaterte ulykker.

Nøkkelspesifikasjoner å definere for optimal stablebarhet

For operasjoner som spesifiserer nye palleføtter og hekkeplugger, eller evaluering av eksisterende komponenter for stableevne, er følgende parametere de mest kritiske for å definere og verifisere:

1. Mål hekkeøkning: Definer maksimalt akseptabelt vertikal høydetillegg per nestet pall, basert på tilgjengelig lagrings- og transportplass og antall paller som forventes i hver stabel.
2. Fothøyde og toleranse: Spesifiser den nominelle fothøyden som kreves for å gi tilstrekkelig klaring til gaffeltrucken (minimum 95 mm) og maksimalt tillatt høydevariasjon over alle føttene på en enkelt pall (vanligvis ±0,5 mm for presisjonsapplikasjoner).
3. Plugg inngrepsdybde: Definer dybden som hekkepluggen må gripe inn i fothulen for å gi den nødvendige sideforskyvningsmotstanden, balansert mot frigjøringskraften som er akseptabel for manuell eller automatisert avstabling.
4. Plugg-til-fot radiell klaring: Spesifiser klaringen mellom den ytre veggen av nestpluggen og den indre veggen i fothulen, og balanser lett inngrep mot tettheten til posisjonslåsen.
5. Sideforskyvningsmotstand: Definer minimum sidekraften den nestede stabelen må motstå uten å forskyve seg, basert på de dynamiske kreftene som oppleves under transport i den tiltenkte kjøretøytypen.
6. Materiale og overflatebehandling: Velg fot- og pluggmateriale basert på belastningskrav, temperaturområde, korrosjonseksponering og antall sykluser komponentene må opprettholde sine dimensjonsspesifikasjoner over.
7. Konfigurasjon og telling: Bestem antall og plasseringsmønster av føtter basert på pallens lastekapasitetskrav og hekketilvekstmål, bruk konfigurasjonssammenligningsdataene som en startreferanse.

kl Ningbo Dasheng Metal Products Co., Ltd , jobber vårt erfarne ingeniørteam med kunder fra spesifikasjonsstadiet til produksjon og levering, og sikrer at hver parameter som styrer stablebarhetsytelsen er riktig definert og pålitelig oppnådd. Fra å velge det optimale materialet og utforme verktøyet til å produsere ferdige komponenter og verifisere deres dimensjonale samsvar, gir vi den tekniske ekspertisen og produksjonspresisjonen som kvalitetspallføtter og hekkeplugger krever.
